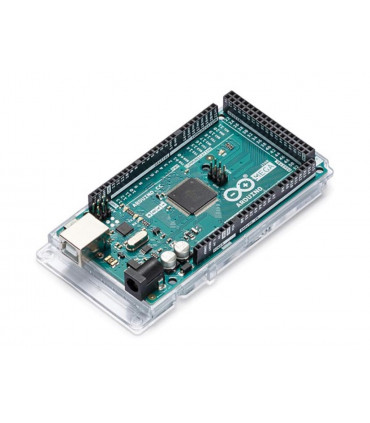

ARDUINO® MEGA2560 REV3…

Arduino Mega 2560 è una scheda microcontrollore basata su ATmega2560. Dispone di 54 pin di ingresso/uscita digitali (14 dei quali possono essere utilizzati come uscite PWM), 16 ingressi analogici, 4 UART (porta seriale hardware), un oscillatore a cristallo da 16 Mhz, una connessione USB, un connettore di alimentazione, un connettore ICSP e un pulsante reset Contiene tutto il necessario per il funzionamento del microcontrollore. Per utilizzarlo è sufficiente collegarlo ad un computer con un cavo USB o alimentarlo con un adattatore AC o una batteria. Il Mega è compatibile con la maggior parte degli Shield progettati per Arduino Duemilanove o Diecimila.

Mega 2560 sostituisce Arduino Mega.

Le funzionalità aggiuntive della versione R3 sono:
- ATmega16U2 invece di 8U2 come convertitore da USB a seriale
- Pinout 1.0: I pin SDA e SCL per la comunicazione TWI sono posizionati vicino al pin AREF. Gli altri due pin si trovano vicino al pin RESET: il pin IOREF permette agli scudi di adattarsi alla tensione fornita dalla scheda, l'altro pin non è collegato ed è riservato per usi futuri.
- circuito RESET più potente.
